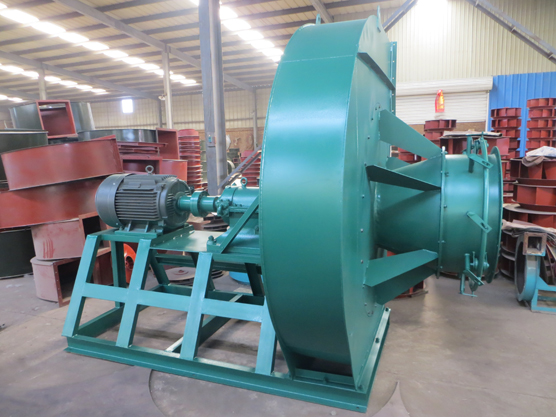

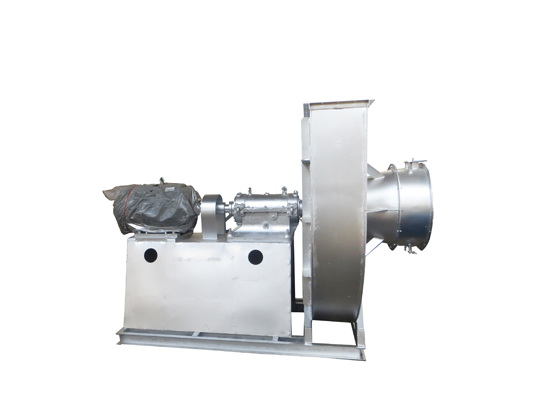

G Y 6-41离心风机

时间:2016-12-26 16:11作者:admin 点击: 次

一、风机的用途
GY6－41型锅炉离心通引风机，是为适应燃用各种媒质并配有消除尘烟装置的0.5t/h--10t/h工业锅炉而设计、全压效率高于80％的新系列低噪声风机，凡进气条件相当，性能相通均可使用。
二、风机的特点
GY6－41系列离心风机，是锅炉通、引风机的换代产品。 GY6－41系列通风机所用的设计方法：选择合适的风机型式，合理的风机工况，优选流型，合理组织气源，精心设计叶型，增大风舌间隙，适当降低风机转速，改进蜗壳设计，净化来流及尽量减少二次流损失等设计原则，采用有限差分法计算进风口和叶轮轮盖型线，并以叶轮进口处气流顺畅均匀作为优化判据进行了风口优化设计。再结合原有的风机叶轮、蜗壳等优化设计方法，综合叶轮、蜗壳、进风口三者一体化的优化设计程序，得出气动略图曲线，实践证明，它既能保证风压、风量，又能保证较高的效率、较低的比噪声和较小的风机尺寸。
三、风机的型式

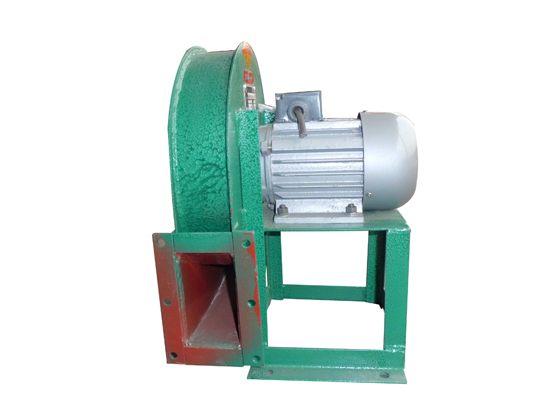

1、风机的传动方式为： A式－－电机直联传动 C式－－皮带轮传动 D式－－联轴器传动。
2、引风机一般可制成顺时针和逆时针旋转两种型式。
3、出风口位置以机壳的出风口角度表示。
四、风机的结构
通风机均由叶轮、进风口、机壳等部件组成。轴承箱为整体结构，机油润滑冷却，悬臂式支撑，皮带轮、联轴器在轴承外侧。引风机采用C式或D式传动，8.5号以下锅炉鼓风机采用A式传动。引风机应配装调节门。风机叶轮，采用后倾式圆弧叶片，轮盖为弧锥型曲面与流线型进风口搭接组合全部采用模具冲压工艺，使风机机油气动性能好，不易积灰、噪声低、质量稳定等优点。
风机主要由叶轮、机壳、调风门、传动部分、进风口组成。
（1）叶轮由数片叶片、曲线型前盘和平直后盘组成，均采用钢板制造。叶轮经过动平衡校验，空气动力性能良好、效率高、噪声低、运转平稳。
（2）机壳均采用钢板焊接而成的蜗旋体。
（3）一般风机都带有调风门，是用来调节风机风量大小的装置，从而使风量、风压调至锅炉运行状态。
（4）传动部分由主轴、轴承箱、联轴器或皮其中之一盘组成。主轴用钢精制而成，轴承为滚动轴承。轴承箱内有足够容积，以放置冷却油，并有油位批示器，以保证正常运行。
五、风机性能参数
