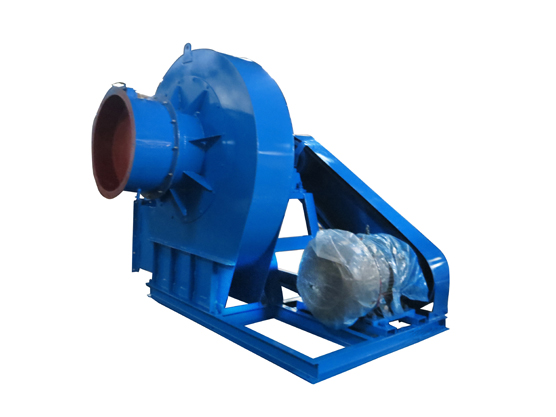

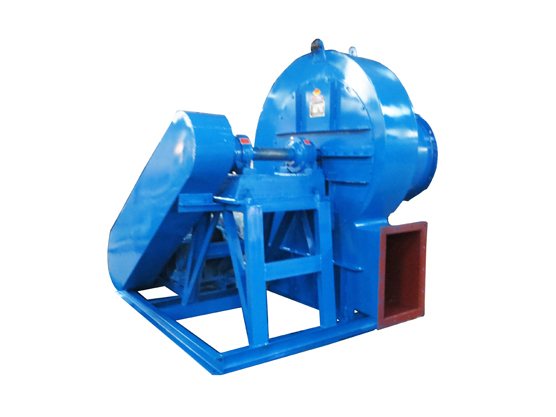

Y7-41系列锅炉引风机
一、用途及特点
Y7-41型工业锅炉引风机主要特点是：风机效率高，全压高、噪声低、性能曲线平坦，经济使用区宽广，并采用后向板型叶片，风机在工况点的全压内效率为86.5%，噪声指标（比A声级）为Ls=11.5dB,该两项指标为国内目前现有的各种工业锅炉引风机相比均为好水平。该风机具有以下显著优点：
（1）风机压力较高，因此特适合采用螺旋管道和配多管除尘器的1~20t/h工业锅炉。
（2）如达到Y5-47型、Y5-48型风机相同的流量，压力，风机主轴转速可大幅度降低（一般降低200-800r/min），这样风机噪声显著降低并运转平稳，可靠，延长风机使用寿命。
二、产品形式
（1）引风机制成单吸入，机号有NO.4.5, 5.6, 7.1，9，10，12.5六种
（2）引风机可制成左旋转或右旋转两种形式。
（3）风机的出风口位置以机壳的出风口角度表示。“左”，“右”均可制成0°,90°，180°三种角度。
（4）风机的传动方式有C式、D式，电动机与风机联结分别采用带轮传动和弹性联轴器直接传动。
三、结构特点
风机由叶片、机壳、进风口、传动组和调节门等部分组成。
（1）叶轮，有16片材料为Q345（16Mn）的后倾平板叶片，焊接于弧锥形轮盖和平板型的轴盘中间，经动平衡校正。因此，运转平稳，有较高德邦强度和耐磨性，使用寿命较长。
（2）机壳：用钢板焊接成蜗行体壳。从No.8以上“左”“右”旋转通用。
（3）传动组：主轴由钢制成采用球轴承，（No.4.5~7.1采用低噪声型轴承）整体两开的轴承座，用2号钙钠基润滑脂和风叶自冷，结构简单。
（4）进风口：敛散式的进风口制成整体结构、用螺栓固定在机壳入口侧。
（5）调节门：AY7-41系列风机均配有调节门，用以调节风机的流量。No.9及以下风机采用3个叶片，百叶窗式结构，关闭灵活结构简单，No.10风机采用11个叶片梅花形结构，调节效率高，结构可靠。调节门轴向安装在进风口前面，调节范围90°（全闭）到0°（全开）调节门的扳把位置，从进风口方向看，对右旋转风机，扳把逆时针转动是由全闭到全开，对左旋转风机，扳把顺时针转动是由全闭到全开。
为使调节门各部正常工作，必须很好地润滑，因引风机气体温度较高，润滑脂采用高温（260°C）澎滑土脂在高温运转时仍能保证润滑作用。
四、产品参数
