Y5-47型高效低噪声锅炉离心引风机2

时间:2016-12-26 15:02作者:admin 点击:

一、风机的用途

    Y5-47锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合设计的全压效率达90.5%的新系列锅炉引风机,凡进气条件相当,性能又相适应者均可选用,但温度不得超过250℃。

二、风机的特点

   当前工业锅炉系列较多,燃用煤质优劣悬殊,配用的除尘器阻力不一,所需的引风机的风量、风压差异较大,为适应上述情况,考虑到风机的经济性,除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求,减少了风机的系列和机号,而且也便于使用单位根据情况,自行变换主转速来获得所需的较理想的风量、风压。
    1、Y5-47锅炉引风机制成单吸入,机号有№4C、5C、6C、8C、9C、12D、12.4D七种。引风机又可制成左旋转和右旋转两种型式。从传动部正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示,逆时针旋转称为左旋转,以“左”表示。 风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0度、90度、180度三种角度。

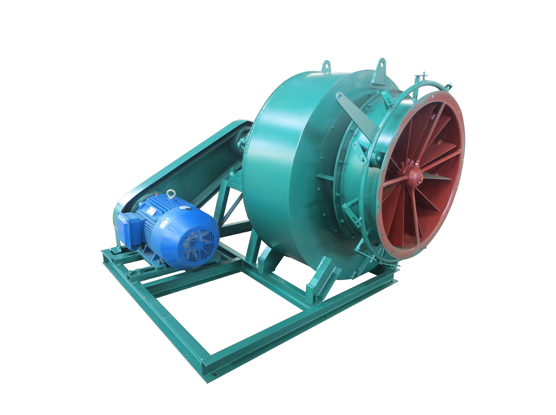

    2、风机均为离心式烟气引风机,由叶轮、机壳、进风口、传动部、调节门等部分组成。
叶轮:有12片材料为16Mn的后倾平板叶片,焊接于弧形前盘与平板后盘中间,经静、动平衡校正,因此,运转平稳,有较高的强度和耐磨性,使用寿命较长。
    机壳:用钢板焊接成蜗壳整体。№8以上“左”、“右”旋转通用。
    进风口:敛散式的进风口制成整体结构,用螺栓固定在机壳入风口侧。
    传动组:传动主轴以钢制成,采用滚动轴承。(Ⅱ)型:整体桶式轴承箱,用37#机油润滑,№8以上有油位标志及温度计,有水冷装置,   须加输水管,耗水量0.5—1m3/h,№6以下用风扇自冷。(Ⅰ)型:№4—6用两只并列座,润滑用轴承润滑脂或二硫化钼润滑,与机壳之间用两个半圆风扇叶自冷,№8—12.4用两只并列轴承座。

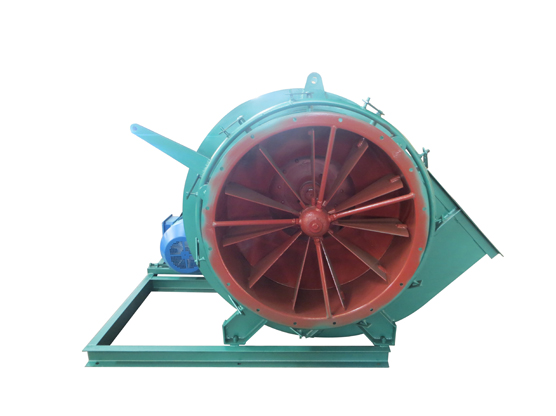

    调节门:用以调节风量,轴向装在
进风口前,转动灵活方便。调节范围,由全开到全闭,№8以上采用花瓣式,№6以下采用蝶阀式,为使调节门正常工作,须保持良好的润滑状态,采用涨润滑脂。

三、性能参数表


                     0
