Y8-39 Y9-38锅炉引风机

时间:2016-12-26 16:14作者:admin 点击:

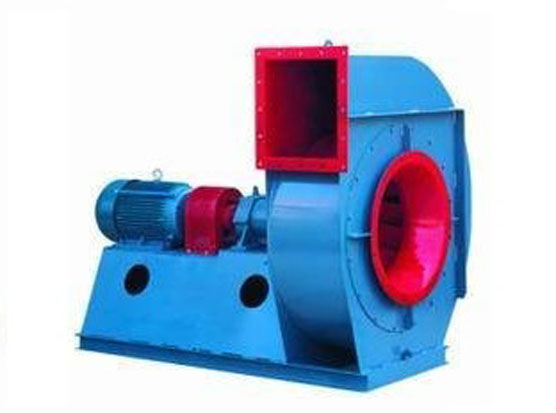

Y8-39、Y9-38锅炉引风机
一、产品结构:
风机由叶轮、机壳、进风口、传动组、调节门等部件组成。
(1)叶轮:材料为16Mn,长短相间前向弯曲叶片,焊于弧锥形前盘与平板后盘中间,叶轮成型后经严格的静动平衡校正和超速运转试验,因此运行平稳可靠。
(2)机壳:用钢板焊接成蜗形整体。在蜗板上开有清灰门,便于清除叶片和机壳内的积灰。保证叶轮的平衡性和气动性能。
(3)进风口:制成收敛式流线形整体结构,用螺栓固定于风机一侧。
(4)传动组:由主轴、水冷轴承箱、联轴器组成。
 (5)调节门:用来调节风机流量大小。
(6)引风机前需加装除尘效率不低85%除尘装置,以降低进入风机的烟气含尘量,从而减少烟气对环境的污染,降低烟尘对风机的磨损,延长风机的寿命。
二、产品型式:
(1)本风机为单吸入式,机号有№4、4.5、5、5.6、6.3、7.1、8、10、11.2、12.5、14、16等十二种。
(2)本风机可制成顺时针旋转(右旋)和逆时针旋转(左旋)二种型式。
(3)本风机的出口位置以机壳的出口角度表示。不论“左”“右”旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。
三、使用范围:
(1) 本风机适合于配有省煤器(预热器)和消烟除尘装置的0.5~35吨/时的工业锅炉选用,进气条件相似、性能又相适应者均可选用。
(2)温度不得超过250℃。
四、风机参数
                             :
