SL6-36碎纸风机

时间:2016-12-26 16:34作者:admin 点击:

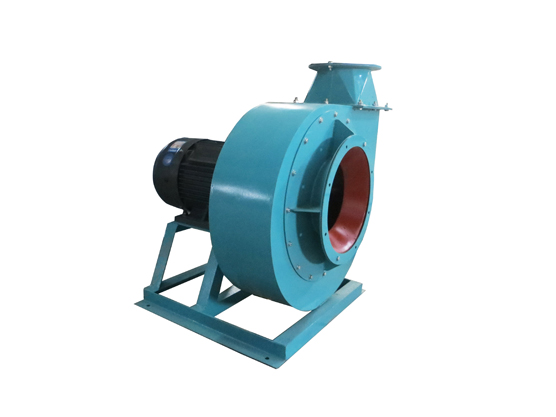

SL6-36型碎纸风机
一、SL6-36型碎纸风机碎纸风机用途

碎纸输送风机,是多年来通过对纸箱印刷机械调研,吸取国外先进技术与经验,精心研制生产的离心通风机。风机采用优化空气动力学原理设计和先进的加工技术制造,整体结构合理,坚固,安全实用,具有风量大,风压高,性能稳定,输送距离远等优点,解决纸箱,纸盒等边角料处理,收集难的问题。该风机通过吸入并切碎纸边,然后使用风力输送到堆集处,从而改善作业环境。

二、SL6-36型碎纸风机风机形式

1)碎纸风机均为单吸入风机,传动方式为A式传动与C式传动。

2)风机均可制成顺时针旋转或逆时针旋转两种形式,从电动机一端正视,如叶轮按顺时针方向旋转,称为顺旋风机,以“顺”表示:按逆时针方向旋转,称为逆旋转风机,以“逆”表示。



三、SL6-36型碎纸风机碎纸结构

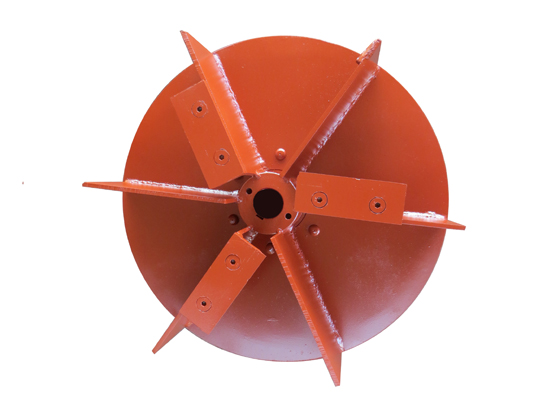

1、在风机进风口处装有环形齿刀,在风轮上装有4把飞刀,使碎边纸的破碎效果更为显著:

2、根据用户的要求,可将碎边纸输送风机配置在箱体内,使设备外形更加美观:

3、根据用户的要求,风机进、出口可配置消音器,从而降低设备的噪音;

4、装折维修方便,刀具磨刃与更换也十分方便;

四、SL6-36型碎纸风机碎纸风机使用条件

1、输送不自燃、无腐蚀性气体,气体温度不超过80℃;

2、输送的气体内不得有金属碎片及硬质杂物,以防将刀片打坏;

3、根据输送碎边纸速度、送纸量、管路直径、输送距离,选择性能相匹配的风机。

五、SL6-36型碎纸风机碎纸风机使用注意事项

1、安装前应认真检查叶轮及机壳是否因运输原因而损坏变形,检查螺栓是否紧固,如有故障,应修复后方可安装使用。

2、第一次使用一星期后,应检查叶轮刀刃有无损坏,刀片上螺栓是否松动,以后视情况检查,如发现机内声音异常,应停机检查清楚隐患。

3、风机启动前,要检查风机及管道内有无异物,如金属碎片、或硬质杂物等,以免进入风机损坏刀片。

4、安装后,拨动叶轮是否灵活,有无过紧或碰撞等现象,检查电路开关是否正常。7.5KW以上的电机应配备降压起动器。

5、通电试验,检查风机叶轮旋转方向是否与风机指示旋向一致,如不一致,应改变电机接线,达到正常远转。

SL6-36型碎纸风机风机性能

机号 传动方式 功率(KW) 转速(r/min) 流量(m3/h) 压力(Pa)
4A A式 3 2900 821-2487 2669-1467
4.5A A式 5.5 2900 1169-3542 3378-1856
5A A式 11 2900 1604-4858 4170-2291
6.8C C式 15 2900 4477-7202 4204-3514
6.8C C式 18.5 2900 7942-8675 3258-2997
